一種井下工具電動試壓泵裝置技術**域井下試壓技術**域,特別涉及一種井下工具試壓裝置.

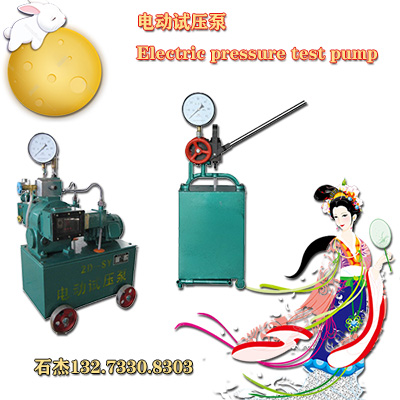

背景技術 現井下試壓主要運用試壓泵,電動試壓泵是**各類壓力容器、管道、閥門、鍋爐、鋼瓶、消防器材等作水壓試驗和實驗室中獲得高壓液體的檢測設備.現有的試壓泵在進行工作前,需要安裝高壓膠管,通過高壓膠管與-部件進行連接,而現有的試壓泵與高壓膠管的連接并不便捷,往往整個過程中有大量的時間在進行安裝、拆卸中,很是浪費時間.

"一種井下工具電動試壓泵"的中國實用一種試壓裝置,在該裝置中,試壓泵和高壓膠管之間通過一種結構進行連接,該結構需要高壓膠管端部固定設置第二限位桿,然而實際過程中,高壓膠管端部通常沒有限位桿,而且也很難固定限位桿,該結構實施難度大,因此需要一種實用方便的試壓裝置.

實用新型內容

電動試壓泵新型的目的是提供一種井下工具試壓裝置,具有拆裝方便,實用性好的效果.

 電動試壓泵新型的上述技術目的是通過以下技術方案得以實現的:一種井下工具試壓裝置,包括固定板,所述固定板上固定設置有試壓泵,所述固定板底部設置有滾輪,所述試壓泵的出口連接有高壓管,所述高壓管與試壓泵之間連接有加固機構,所述加固機構包括與試壓泵的出口固定連接的支撐板,所述支撐板周向鉸接有若干壓緊塊,所述壓緊塊外側設置有將壓緊塊壓緊的連接套,所述連接套與支撐板可拆卸連接.

 作為電動試壓泵新型的進一步設置,所述壓緊塊朝向高壓管的一側為壓緊側,所述壓緊塊背離壓緊側的一側為擠壓側,所述擠壓側為傾斜的弧形面,且沿著壓緊塊自由端向內高度逐漸升高,若干壓緊塊的弧形面組成一個圓臺的弧形面.

 作為電動試壓泵新型的進一步設置,所述連接套內側的一端為與若干壓緊塊相匹配的弧形面.

 作為電動試壓泵新型的進一步設置,所述連接套內側靠近試壓泵的一側設置有內螺紋,所述支撐板外側設置有與其匹配的外螺紋,所述連接套與支撐板螺紋連接.

作為電動試壓泵新型的進一步設置,所述壓緊塊的擠壓側設置有防滑墊.

 電動試壓泵新型的有益效果是:

使用時,**將連接套套在高壓管上,然后將高壓管與試壓泵的出口對接,將試壓泵的出口插入高壓管中,隨后將壓緊塊的壓緊側與高壓管相抵,然后再推動連接套,連接套的弧形面擠壓壓緊塊的擠壓側,從而使得壓緊塊擠壓高壓管,從而使得高壓管不易掙脫,然后將連接套與支撐塊螺紋連接固定,完成完成,非常方便,當需要拆卸時,只需將連接套與支撐塊螺紋拆卸,朝高壓管一側推動連接套,然后只需將高壓管拉出即可完成拆卸,安裝和拆為了更清楚地說明電動試壓泵新型實施例中的技術方案,下面將對實施例描述中所需要使用的附作簡單地介紹,顯而易見地,下面描述中的附僅僅是電動試壓泵新型的一些實施例,對于本**域普通技術人員來講,在不付出創造性勞動的前提下,還可以根據這些附獲得-的附.
