儀器簡介

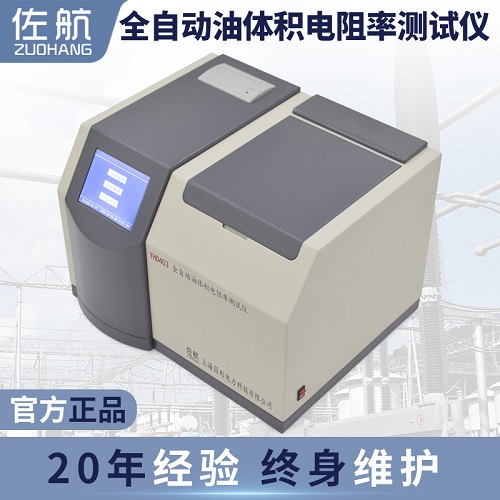

佐航YHD403油體積電阻率測試儀依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造.用于絕緣油等液體絕緣直流電阻率的測量.一體化結構.內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件.儀器內部采用全數字技術,全部智能自動化測量,配備了大屏幕寸TFT純彩液晶觸控顯示器,全中文菜單,測試結果可以自動存儲并打印輸出,操作人員不需專業培訓就能熟練使用.

主要功能及特點



   (1)油杯采用符合國標GB/T5654-2007的三電極式結構,極間間距2mm,可消除雜散電容及瀉漏對介損測試結果的影響.

   (2)儀器采用中頻感應加熱,PID控溫算法.該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點,使溫度嚴格控制在預設溫度誤差范圍以內.

   (3)內部標準電容器為SF₆ 充氣三點極式電容,該電容的介損及電容量不受環境溫度、濕度等影響,使儀器精度在長時間使用后仍然得到保證.

   (4)完善的保護功能.當有過壓、過流、高壓短路時,儀器能迅速切斷高壓,并發出警告信息.當溫度傳感器失效或沒有連接時,發出警告信息.

在中頻感應加熱爐內設有限溫繼電器,當溫度超過120度時,繼電器釋放,加熱停止.

   (5)試驗參數設置方便.溫度設置范圍40～120℃,直流電壓設置范圍0～500V.

(6)采用大屏幕TFT純彩液晶觸控顯示器,顯示清晰.只需簡單設置,儀器即可自動進行測試.并自動存儲和打印測試結果.

(7)自帶實時時鐘,測試日期、時間可隨測試結果保存、顯示、打印.

(8)空電極杯校準功能.測量空電極杯的電容量和介質損耗因數,以判斷空電極杯的清洗和裝配狀況.校準數據自動保存,以利于相對電容率和直流電阻率的精確計算.

(9)儀器以RAM9平臺為核心,測試精度高、速度快.

技術參數

型號	YHD403
電 源 電 壓	AC 220V±10%
電 源 頻 率	50Hz/60Hz ±1%
測量范圍
直流電阻率	MΩm～20 TΩm
測量精度
直流電阻率	±10%讀數
分辨率
測  溫 范 圍	40～120℃
溫度測量誤差	±℃
直流試驗電壓	0～500V     連續可調
功         耗	500W
外  型 尺 寸	460mm× 370mm×330mm
總   重     量	25Kg
環境溫度	0℃～40℃
相對濕度	<75%
